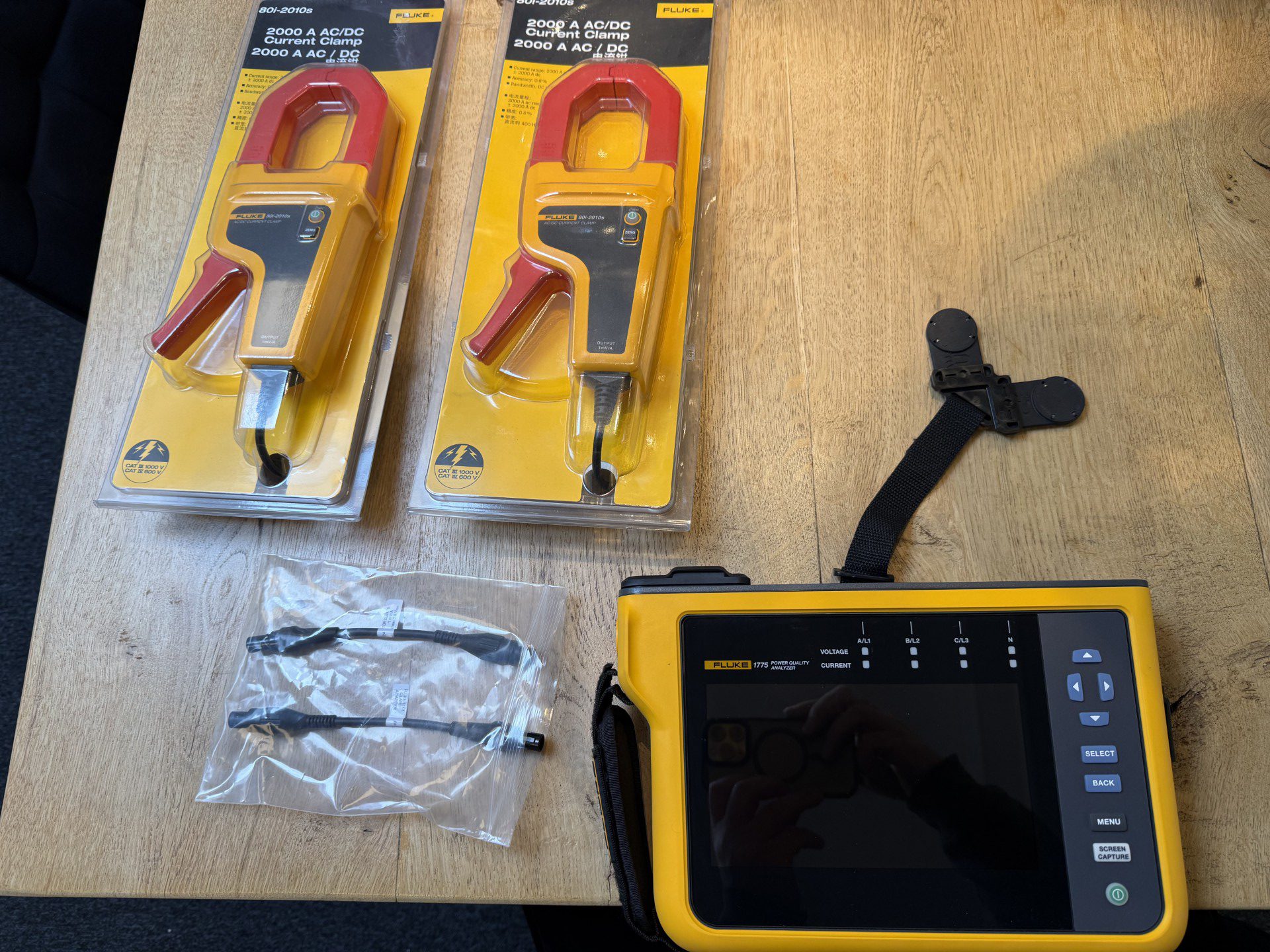

De Fluke 1775 is een geavanceerde power quality analyzer die geschikt is voor het meten en registreren van zowel wisselspanning (AC) als gelijkspanning (DC). Voor DC-toepassingen kan het instrument gebruikt worden om:
- Gelijkspanning (DC-V) direct via de spanningsingangen te meten
- Gelijkstroom (DC-A) te meten met behulp van speciaal geschikte DC-stroomtangen
Voor het meten van gelijkstroom zijn stroomtangen nodig die Hall-effect technologie gebruiken. Deze tangen kunnen zowel AC als DC meten en zijn geschikt voor hoge stromen (bijvoorbeeld tot 2000A DC). De uitgang van de stroomtang wordt via bijbehorende verloopkabels aangesloten op de meetingangen van de Fluke 1775.
Bij een DC-installatie wordt doorgaans de plusgeleider gemeten om het stroomverloop, belasting en eventuele pieken inzichtelijk te maken. De Fluke 1775 registreert deze meetwaarden over een ingestelde periode, waarna de data grafisch en numeriek geanalyseerd kan worden (PDF-rapportage en eventueel Excel-export).
Deze meetmethode is geschikt voor onder andere:
- Batterijsystemen
- UPS-installaties
- DC-voedingen
- Laadinfrastructuur
- PV-DC zijde (omvormer)
